 Descripción del contenido del programa GeoRock 07


Bieniawski (1976)

Esta clasificación se ha desarrollado a partir de la experiencia en obras realizadas en África del Sur. Su aplicación no tiene apenas limitaciones, excepto en rocas expansivas y fluyentes donde no es aconsejable su uso.

Para determinar la calidad del macizo rocoso, se divide éste en dominios estructurales, es decir, en zonas delimitadas por discontinuidades geológicas dentro de las cuales la estructura es prácticamente homogénea. La estructura del macizo comprende el conjunto de fallas, diaclasas, pliegues y demás características geológicas propias de una determinada región. El parámetro que define la clasificación es el denominado índice RMR (Rock Mass Rating), que evalúa la calidad del macizo rocoso a partir de seis parámetros siguientes:

- Resistencia de la roca intacta

- R.Q.D. Rock Quality Designation

- Espaciado de las discontinuidades

- Condición de las discontinuidades

- Condiciones hidrológicas

- Ajuste por orientación de las juntas

Los resultados obtenidos son: el valor del RMR, clase y descripción del macizo rocoso y la guía para la excavación y sostenimiento de túneles dependiendo del RMR.

Inicio de la página



Bieniawski (1989)

Clasificación análoga a la anterior pero con diferencias dentro de las tablas de cada parámetro utilizado.

Inicio de la página

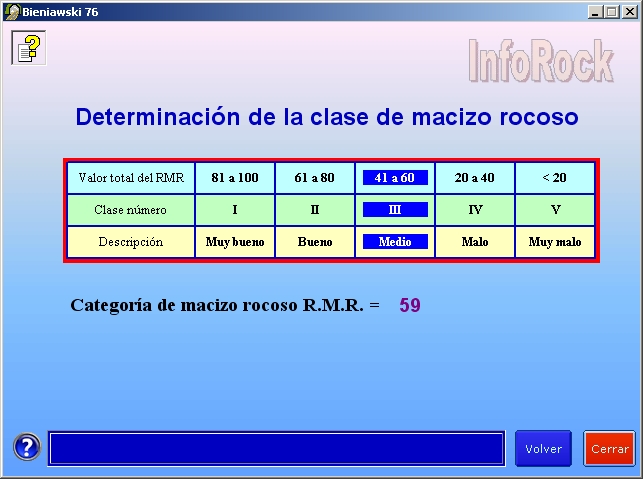

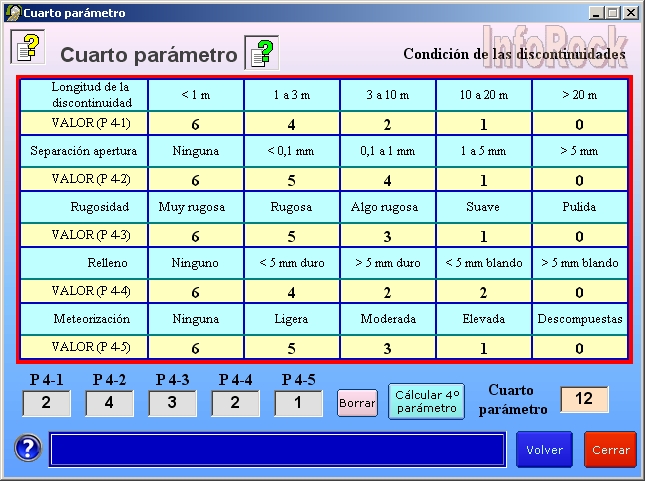

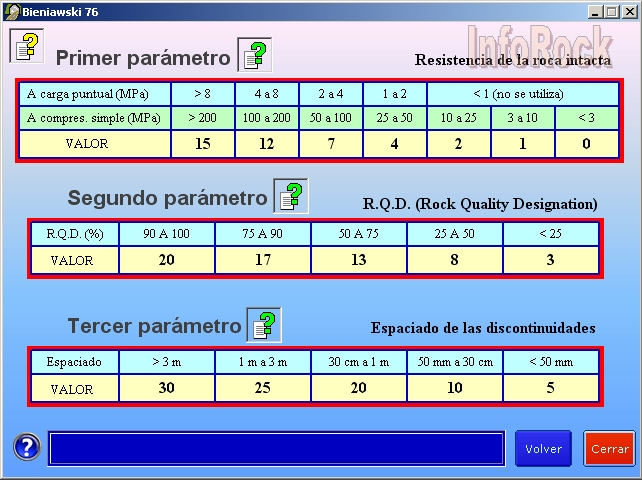

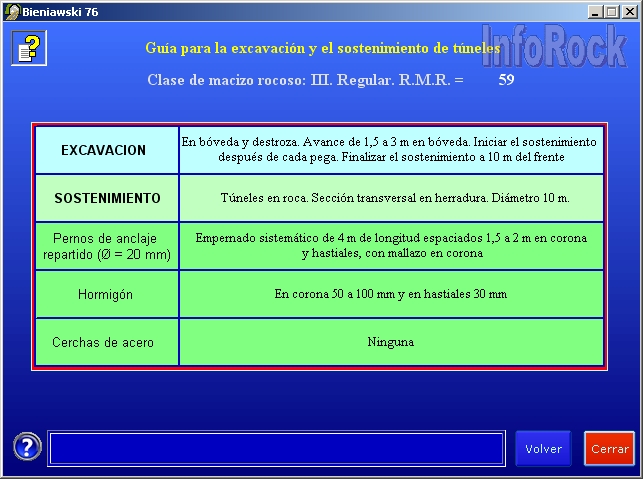

Pantallas de la clasificación de Bieniawski. Hacer clic en la imagen para verla a tamaño real



Barton (1974)

En esta clasificación se catalogan los macizos rocosos según el denominado índice de calidad Q, basado en los seis parámetros siguientes:

- R.Q.D. Rock Quality Designation (RQD)

- Numero de familias de juntas (Jn)

- Rugosidad de las juntas (Jr)

- Meteorización de las juntas (Ja)

- Presencia de agua (Jw)

- S.R.F. Stress Reduction Factor (SRF)

Mediante los 6 parámetros indicados, se define la calidad del macizo rocoso mediante la formula:

Los resultados obtenidos son: la dimensión equivalente, el valor Q, calidad del macizo rocoso y tipo de sostenimiento recomendado para el túnel dependiendo del valor de Q.

Inicio de la página



Barton (1993)

Clasificación análoga a la anterior, basada en el nuevo ábaco de Barton.

Los resultados que se obtienen son: clase de roca, índice de calidad Q, dimensión equivalente, categoría y tipo de sostenimiento, espaciado de los pernos en zonas gunitadas y no gunitadas, así como la longitud de los mismos

Inicio de la página

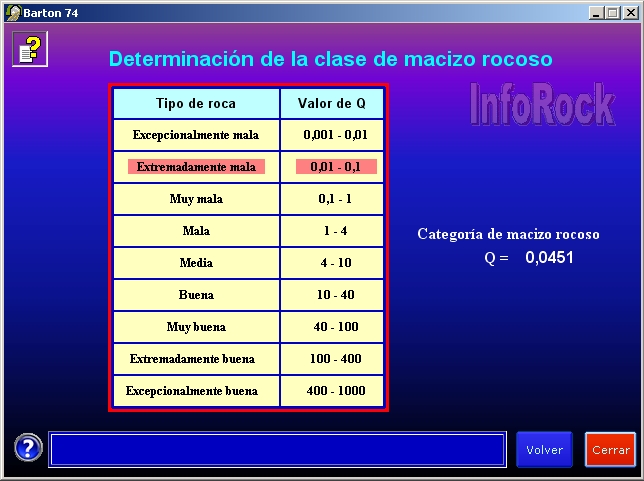

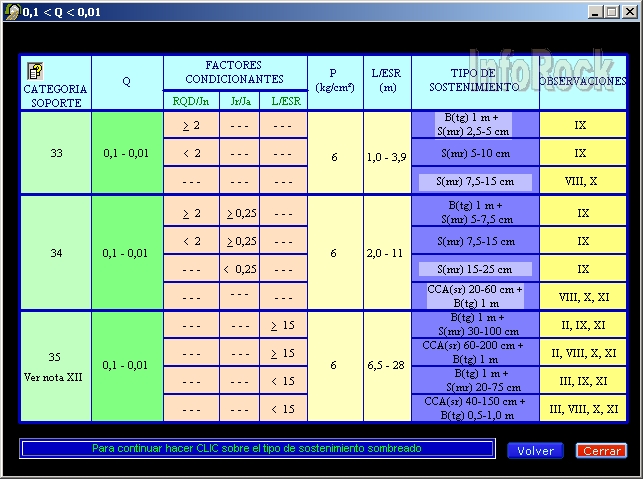

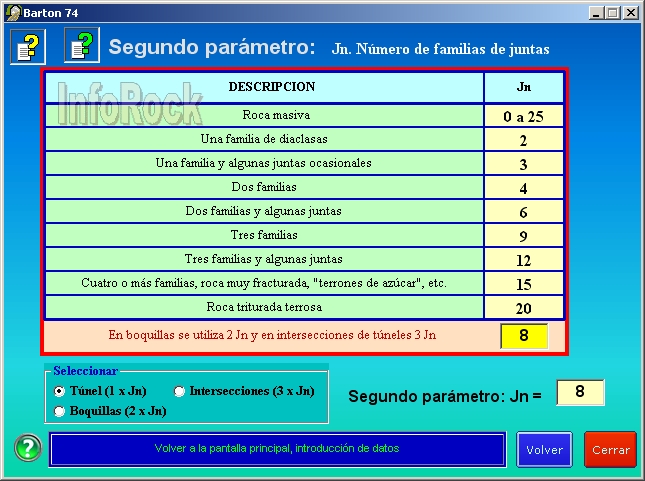

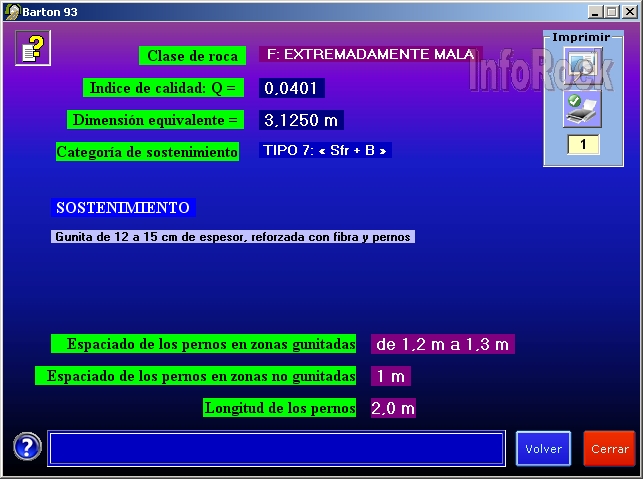

Pantallas de la clasificación de Barton. Hacer clic en la imagen para verla a tamaño real



Laubscher (1976)

La clasificación geomecánica de Laubscher es una modificación de la de Bieniawski (1976, 1979) y está basada en experiencias en explotaciones mineras, generalmente en roca dura y a profundidades elevadas, donde las tensiones naturales e inducidas por la explotación juegan un importante papel.

Además de la consideración de los campos tensionales, las aportaciones de Laubscher van dirigidas a los efectos de las voladuras así como a la influencia de la meteorización en los macizos rocosos.

El índice de calidad del macizo rocoso se obtiene como suma de los cinco parámetros siguientes:

- R.Q.D. Rock Quality Designation

- I.R.S. Resistencia de la roca intacta

- Indice del espaciado de las juntas

- Estado de las juntas

- Flujo de agua

Se realizan una serie de ajustes dependiendo de:

- La meteorización

- Tensiones de campo e inducidas

- Cambios tensionales debido a la propia explotación

- Tipo de excavación y orientación respecto a la estructura geológica

- Efecto de las voladuras

Los resultados obtenidos son: el valor del RMR, clase, subclase y descripción del macizo rocoso y el diseño del sostenimiento dependiendo del RMR.

Inicio de la página



Laubscher (1984)

Clasificación análoga a la anterior pero solo con cuatro parámetros, el flujo de agua en esta clasificación no existe.

Inicio de la página

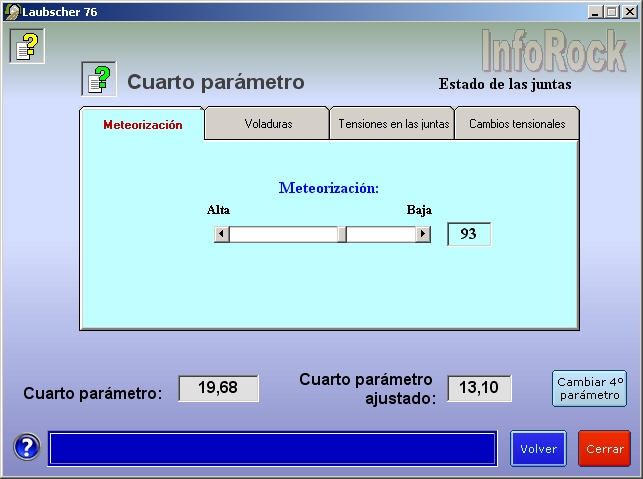

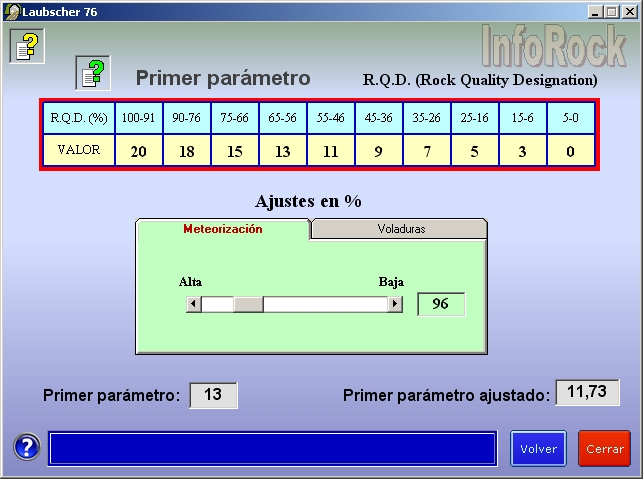

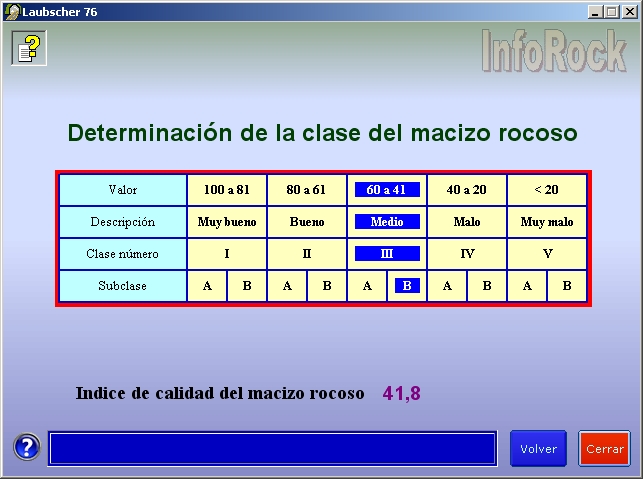

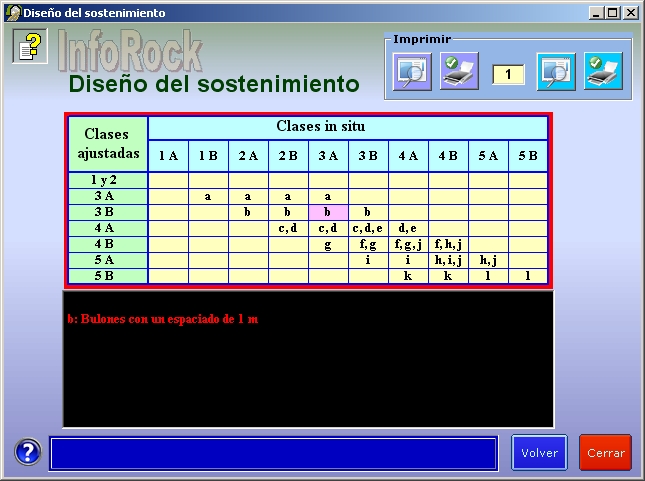

Pantallas de la clasificación de Laubscher. Hacer clic en la imagen para verla a tamaño real
