Programa GeoTopo XXI
Método Barton | Método Bieniawski | ||
Estudio económico | Teoría | Utilidades | Ayuda |
Prólogo escrito por el Profesor Z.T. Bieniawski |
Descripción del programa GeoTopo XXI | ||||||||||
Programa para el cálculo técnico y económico de tuneladoras para roca. El estudio técnico se puede realizar mediante cuatro métodos distintos: Noruego, Colorado, Barton y Bieniawski, partiendo de distintos datos para cada uno de ellos y obteniendo finalmente duraciones y velocidades de avance, así como el estudio económico correspondiente. El túnel a estudio se puede dividir hasta en diez tramos distintos, realizando los cálculos individuales para cada uno de ellos, para obtener los resultados globales para todo el túnel. El programa ofrece las posibilidades de abrir y guardar archivos, vista preliminar e impresión de datos y resultados, así como salidas gráficas en pantalla y en papel. Además se incluyen una serie de utilidades como complemento y descripciones teóricas Requisitos del sistema: - Procesador: Pentium II 500 MHz - Memoria RAM: 128 MB - Sistema operativo: Windows 98, ME, XP - Espacio en disco duro: 45 MB - Lector de CD 4x
|
||||||||||
|

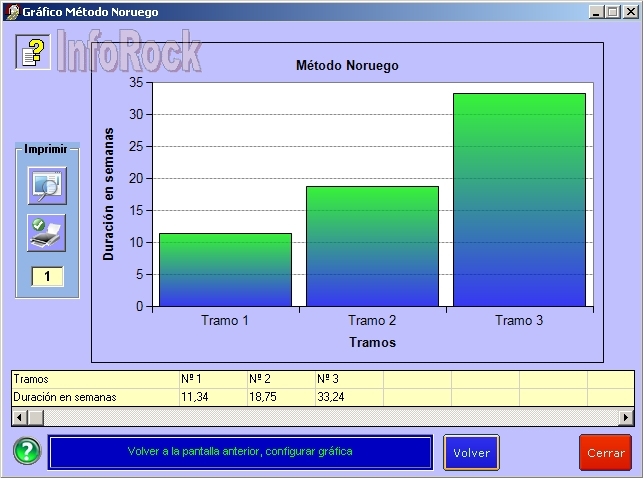

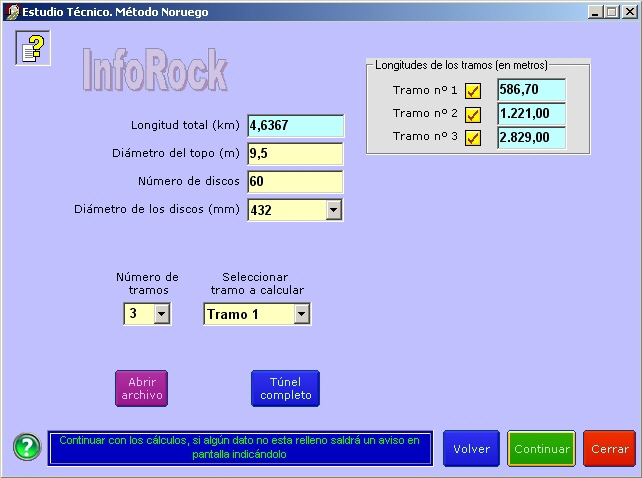

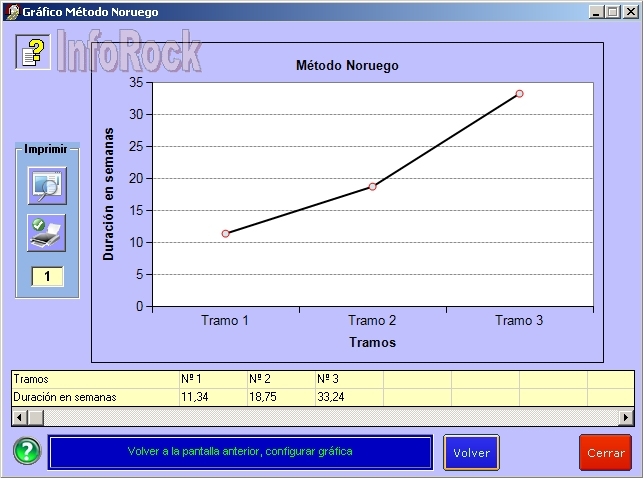

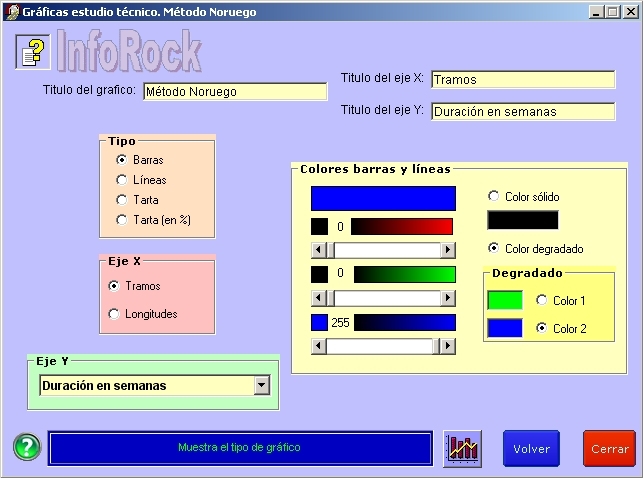

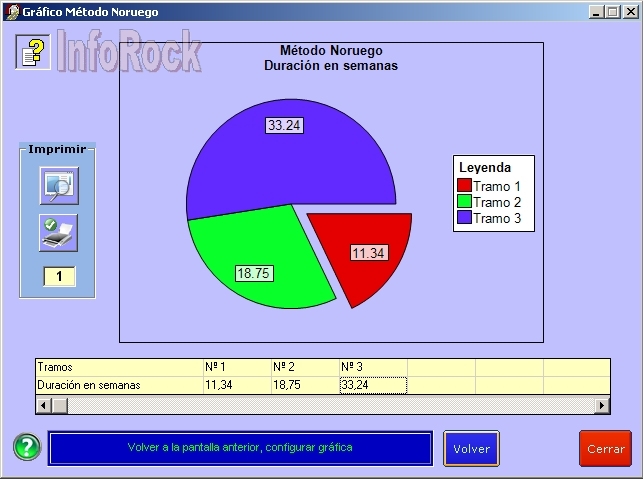

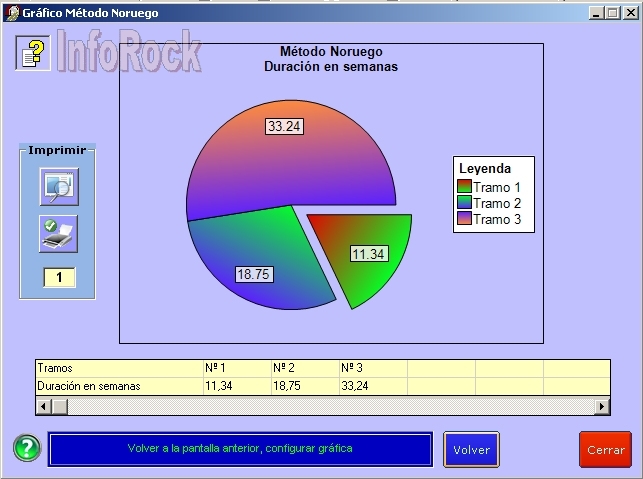

Método
Noruego
Realizado por la N.T.N.U. (Norges Teknisk Naturvitenskapelige Universitet), Trondheim (Noruega). El método está basado en el estudio de los rendimientos conseguidos por varias tuneladoras en diferentes tipos de rocas. Se tiene en cuenta, no sólo las propiedades de las rocas, sino también las del macizo rocoso. Las rocas se caracterizan mediante el DRI (Drilling Rate Index). Este índice se desarrolló inicialmente para estimar la velocidad de penetración de martillos de perforación, pero actualmente se considera un buen parámetro para predecir la velocidad de avance de los TBM. El método estima el desgaste de cortadores, avances y tiempos de ejecución de la excavación de túneles en roca mediante tuneladoras. Se parte de datos geológicos, y datos propios de la máquina
|
|||||||||
|
Realizado por la Escuela de Minas de Colorado (Colorado School of Mines, CSM). Es un método de predicción de la velocidad de penetración basado en el cálculo de las fuerzas que actúan en los cortadores, las cuales dependen de las propiedades de la roca a cortar y de las características de la máquina utilizada, no de la fracturación del macizo rocoso. Este método consiste en calcular o medir las fuerzas en los discos y a partir de ellas determinar el empuje total, el par y la potencia requeridas en la cabeza de corte. Estos valores se comparan con los disponibles en las características de la máquina y se obtiene así la máxima penetración que ésta es capaz de conseguir.
|
|||||||||
|
Método
Barton
En el método de Barton, la densidad y orientación de la fracturación, la resistencia al corte de las discontinuidades y la forma de presentarse (presión y caudal) el agua en el túnel son los aspectos más relevantes del macizo rocoso en lo que se refiere a la velocidad de avance del TBM. Junto a estos factores aparecen: la resistencia a compresión simple y a carga puntual y la densidad del material rocoso, como parámetro relacionado con la abrasión toma el CLI (Cutter Life Index). Por consiguiente, según Barton (2000), la densidad y orientación de la fracturación, la resistencia al corte de las discontinuidades y la forma de presentarse (presión y caudal) el agua en el túnel son los aspectos más relevantes del macizo rocoso en lo que se refiere a la velocidad de avance del TBM. Junto a estos factores aparecen: la resistencia a compresión simple y a carga puntual y la densidad del material rocoso.
|
|||||||||
|
Método
Bieniawski
El profesor Z.T. Bieniawski presenta el índice de Exacavabilidad del Macizo Rocoso, RME (Rock Mass Excavability), para predecir la excavabilidad de mediante tuneladoras para roca (TBM). El RME se basa en cinco parámetros relacionados con el comportamiento del macizo rocoso y las características de las tuneladoras para roca. Dicho método está todavía en fase de evolución
|
|||||||||
» Estudio económico. Costes normalizados
|
Costes normalizados basados en el método de la N.T.N.U. (Norges Teknisk Naturvitenskapelige Universitet), Trondheim (Noruega). Los costes obtenidos están calculados en euros (€) del año 2005. El coste normalizado es la suma de los siguientes costes: - Montaje y desmontaje - Equipamiento del TBM y del backup - Cortadores - Trabajos detrás del frente - Trabajadores - Galerías de servicio Añadiendo el coste de imprevistos (por regla general el 10% del coste normalizado) se obtiene el coste total normalizado. - Imprevistos Todo coste suplementario relacionado con sostenimientos, personal y material para el gunitado, bulonado, etc, no esta contemplado.
|
|||||||||
» Teoría
|
Teoría
Se presentan los cinco temas siguientes: Cada uno de ellos tiene un índice de contenido, figuras y tablas
|
|||||||||
|
Utilidades
Como complemento al programa GeoTopo XXI, se ofrecen cuatro utilidades que esperamos le sean prácticas.
Cambiar entre unidades de medida; comprende 18 magnitudes distintas, como longitud, volumen, velocidad, etc. Descripción de las distintas unidades del Sistema Internacional. Prefijos. Densidades y constantes físicas fundamentales.
Paridad del Euro; cambio del Euro con las divisas de los doce países que lo han adoptado, así como el cambio entre sus antiguas monedas. Cambio entre el Euro y otras monedas que no lo han adoptado. Galería de imágenes de las monedas y billetes de Euro.
Vista preliminar de los distintos tipos de letra instalados en su ordenador, pudiendo aplicar distintos estilos y color de fuente.
Con esta aplicación se puede obtener los distintos códigos de cualquier color que tenga visible en pantalla en ese momento.
|
|||||||||
» Ayuda
|
Ayuda
A lo largo de las pantallas del programa existen una serie de ayudas, que se relacionan a continuación.
Ayuda tipo Windows Cómo manejar la ayuda en la que se encuentra ahora, así como la
explicación de sus distintos módulos y pestañas. Ayuda de pantalla En la parte superior izquierda de todas las pantallas aparece la
imagen: ,
haciendo click sobre ella se abrirá la ayuda especifica para esa

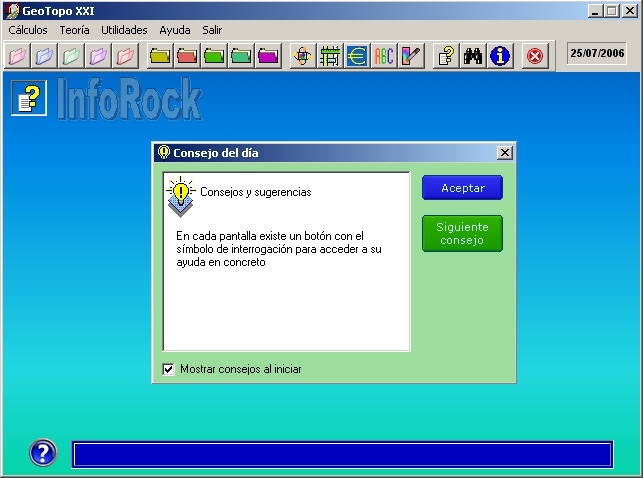

pantalla. Otras ayudas Asistencia interactiva, como son los avisos en pantalla, descripción
de distintos elementos al pasar el ratón por encima de ellos y el consejo
del día al iniciar. Información Dirección web, correo electrónico, teléfonos, para poder contactar
con nosotros.
|
