 Descripción del contenido del programa GeoTopo XXI


Método Noruego

Datos necesarios para el cálculo del desgaste de discos y velocidad de penetración.

Se dividen en dos, parámetros geológicos y parámetros de la máquina.



Parámetros geológicos

Datos geológicos necesarios y resultados obtenidos para la excavación del túnel, se pueden dividir en dos bloques: relacionados con las discontinuidades encontradas en el macizo rocoso, el segundo con las propiedades propiamente dichas del macizo rocoso.

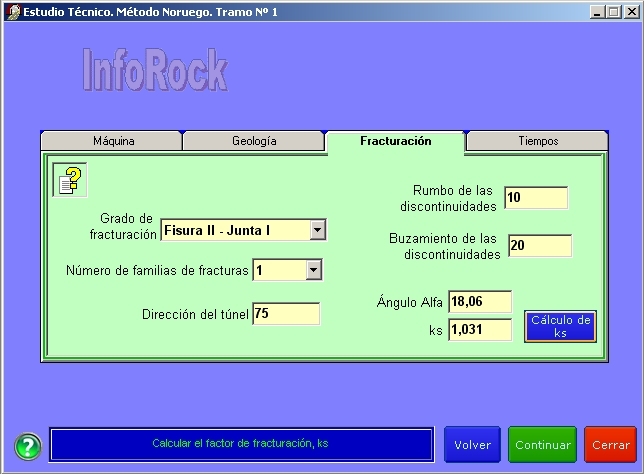

Relacionados con las discontinuidades

Datos de entrada

» Grado de fracturación

» Número de familias de fracturas

» Dirección del túnel

» Rumbo de las discontinuidades

» Buzamiento de las discontinuidades



Datos de salida

» Ángulo alfa, a (ángulo entre el eje del túnel y las discontinuidades)

» Factor de fracturación, ks

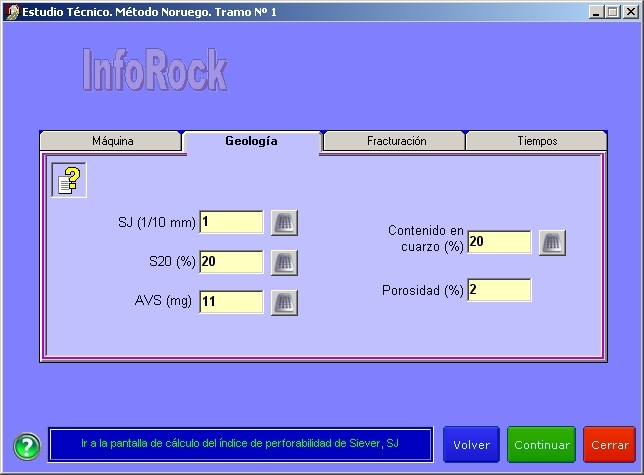

Relacionados con la geología del macizo rocoso

Datos de entrada

» Contenido en cuarzo

» Porosidad de la roca

» SJ

» S20

» AVS



Datos de salida

» DRI

» CLI



Parámetros de la máquina

Para estimar la velocidad de avance y el desgaste de cortadores son necesarios algunos datos de la máquina, la mayoría de ellos son especificaciones generales de la máquina.



» Diámetro de la máquina

» Velocidad de giro de la cabeza de corte

» Potencia instalada

» Cortadores (diámetro, número, espaciado y empuje)



Los parámetros que afectan a la velocidad de penetración son:

- Fracturación

- DRI

- Porosidad

- Cortadores (empuje, espaciado y diámetro)

- Cabeza de corte (velocidad de giro y potencia instalada)

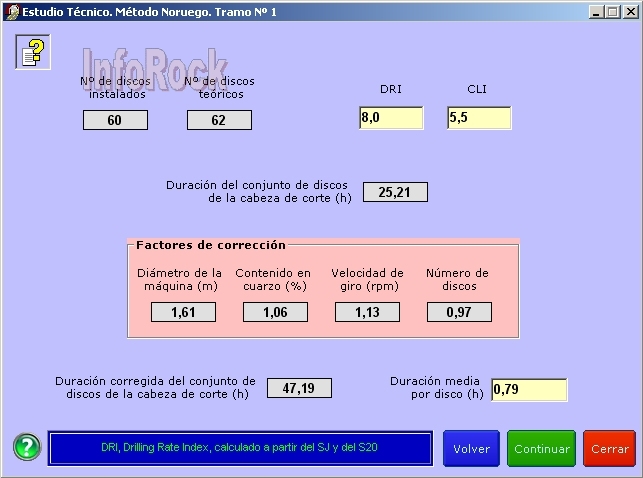

Los parámetros que afectan al desgaste de los cortadores son:

- CLI

- Contenido de minerales abrasivos

- Cortadores (diámetro y cantidad)

- Cabeza de corte (diámetro y velocidad de giro)

Inicio de la página

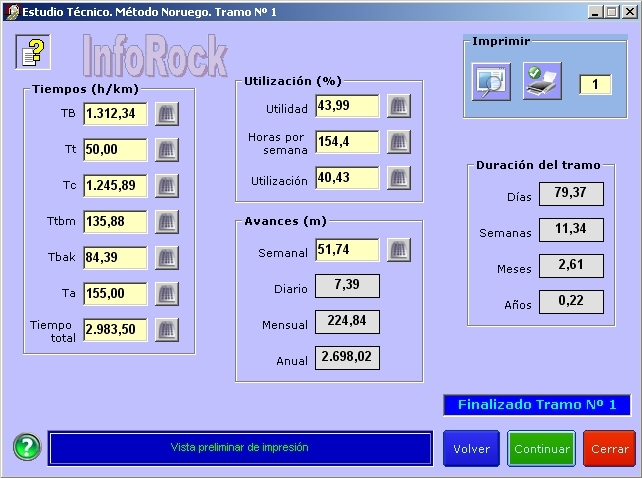

Pantallas del Método Noruego. Hacer clic en la imagen para verla a tamaño real
