 Descripción del contenido del programa GeoTopo XXI


Método Colorado

Este método consiste en calcular o medir las fuerzas en los discos y a partir de ellas determinar el empuje total, el par y la potencia requeridas en la cabeza de corte. Estos valores se comparan con los disponibles en las características de la máquina y se obtiene así la máxima penetración que ésta es capaz de conseguir.



Fuerza total en cada disco

Para calcular la fuerza resultante en cada disco se parte de la presión necesaria para romper la roca, del ángulo de contacto entre la roca y el cortador, diámetro del cortador, anchura del filo de corte.

Una vez obtenida la fuerza total, se obtienen la fuerza normal y la de corte.



Empuje, par y potencia necesaria

Mediante el número de cortadores y la fuerza normal resultante en cada uno de ellos se obtiene el empuje total necesario

A través del diámetro de la máquina, el número total de discos y la fuerza de corte resultante en cada uno de ellos se obtiene el par que debe suministrar la máquina.

Finalmente, partiendo del par que suministra la máquina, y la velocidad de giro de la cabeza de corte, se obtiene la la potencia necesaria.



Análisis

En este apartado se analizan las distintas combinaciones de los parámetros anteriores, comprobar que el empuje, el par y la potencia necesarias la puede suministrar la máquina, que la velocidad lineal de los cortadores no sobrepasa la crítica, etc.

Inicio de la página

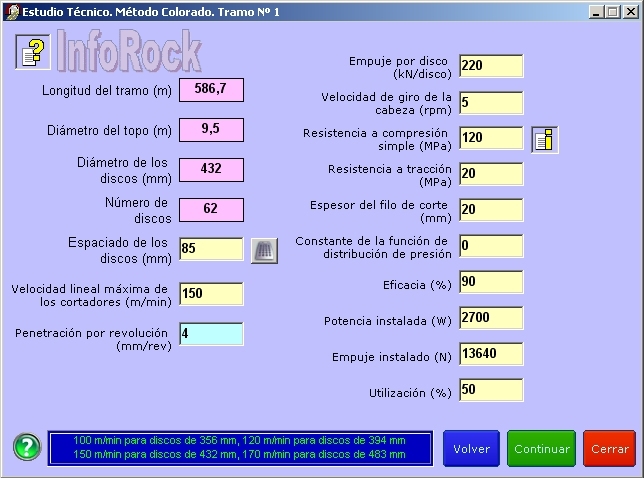

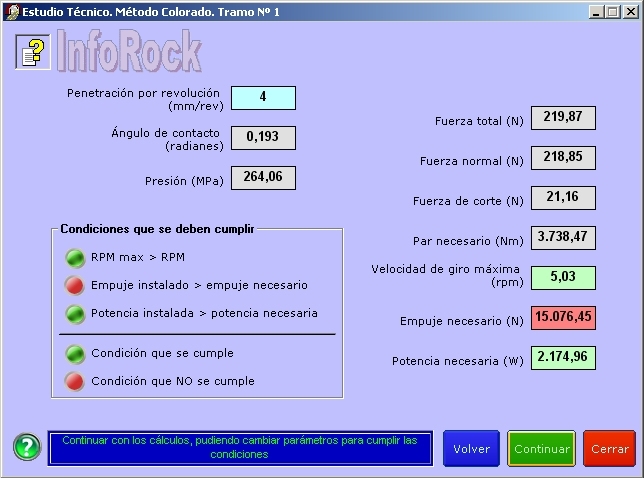

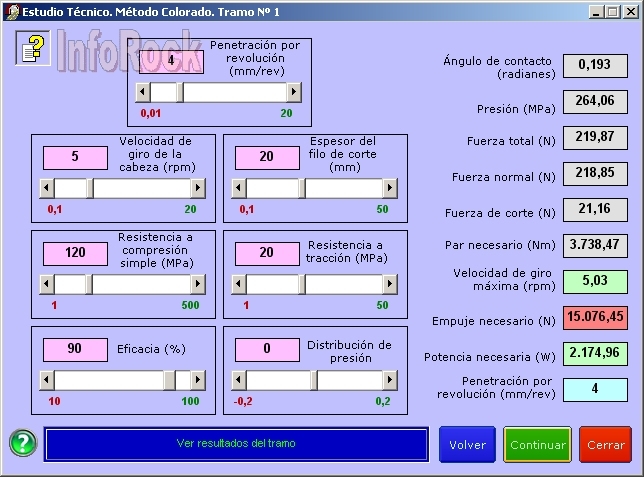

Pantallas del Método Colorado. Hacer clic en la imagen para verla a tamaño real
