 Descripción del contenido del programa GeoTopo XXI


Método Barton

Se calcula la velocidad de avance PR a través del índice QTBM.



Índice Q

En esta clasificación se catalogan los macizos rocosos según el denominado índice de calidad Q (Barton et al. 1974):

basado en los seis parámetros siguientes:

  • R.Q.D. (Rock Quality Designation)

  • Jn: Número de familias de juntas

  • Jr: Rugosidad de las juntas

  • Ja: Meteorización de las juntas

  • Jw: Agua en las juntas

  • S.R.F. (Stress Reduction Factor

- Determinación de la clase del macizo rocoso



Índice Qtbm

Nueva versión del conocido índice Q para caracterizar los macizos rocoso cuando se trata de predecir la velocidad neta de avance de una máquina TBM, denominado QTBM expresado por:

donde:

  • RQDo: primer parámetro del índice de Barton et al. (1974) pero medido en orientación paralela a la dirección del túnel

  • Jn: segundo parámetro de la clasificación de Barton et al. (1974) que depende del número de familias de discontinuidades.

  • Jr: tercer parámetro de la clasificación de Barton et al. (1974) que depende de la rugosidad de las discontinuidades que más influyen en el arranque.

  • Ja: cuarto parámetro de la clasificación de Barton et al. (1974) que depende del grado de alteración de las discontinuidades que más influyen en el arranque.

  • Jw: quinto parámetro de la clasificación de Barton et al (1974) que depende de la presión y caudal de agua en el túnel.

  • SRF: sexto parámetro relacionado con las tensiones que soporta el macizo rocoso y su resistencia, con el que se trata de tener en cuenta los casos de: fluencia, expansividad y estallidos de roca.

  • Fn: fuerza media por cortador

  • SIGMA: factor dependiente de la resistencia de la roca





Factores de corrección al índice QTBM



Factor de corrección por abrasión

Depende del CLI (Cutter Life Index), que es función del SJ (índice Siever de perforabilidad) y del AVS (Abrasion Value Steel).



Factor de corrección por contenido en cuarzo

Depende del contenido en % de cuarzo



Factor de corrección por tensiones en el frente:

Depende tensión biaxial en el frente





Velocidad de avance

Definida por Barton mediante la expresión:

donde:

PR (penetration rate): velocidad de penetración o avance expresado en m/h.

Qtbm: índice para caracterizar el avance de las tuneladoras en roca.



Inicio de la página

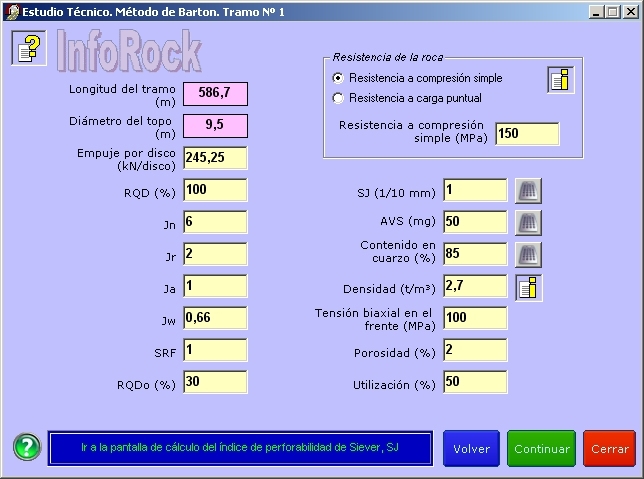

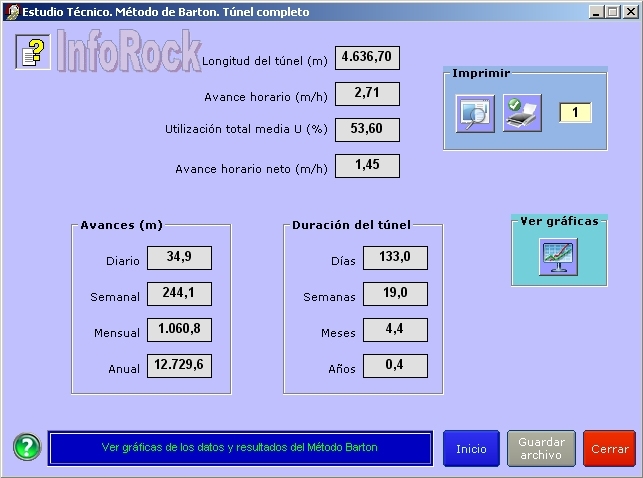

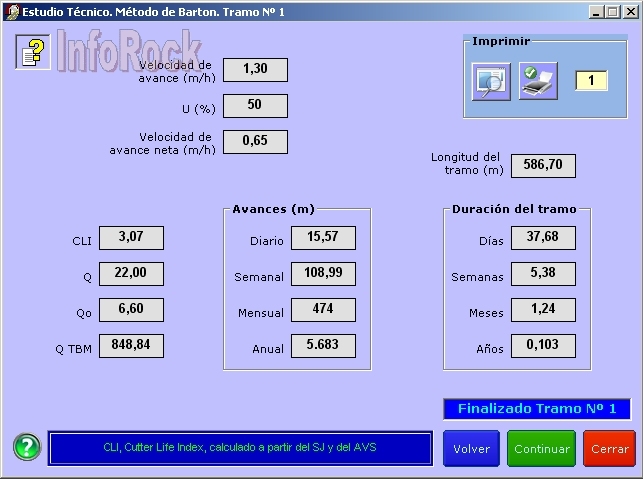

Pantallas del Método Barton. Hacer clic en la imagen para verla a tamaño real
